DT硬件说明-郑刘

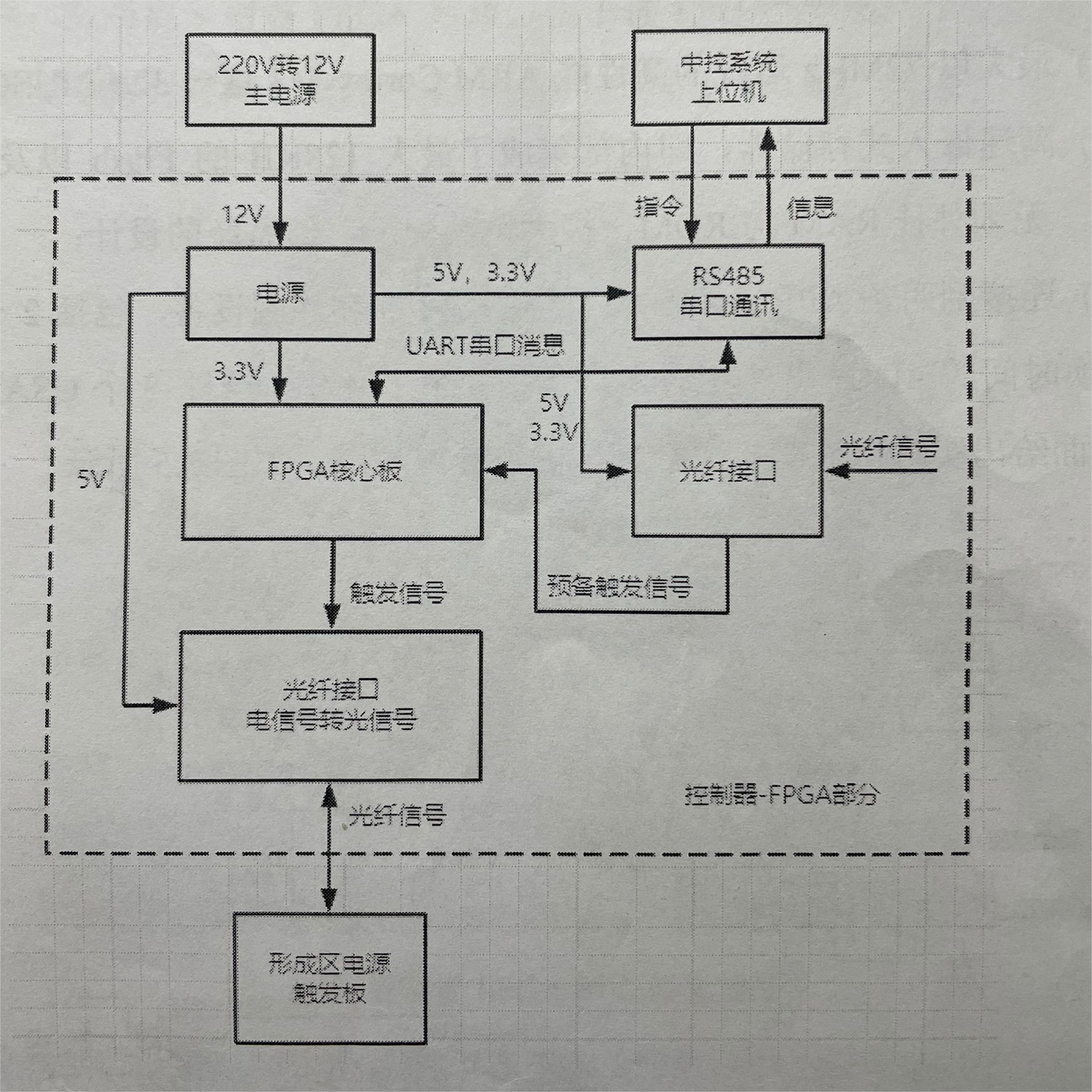

整体设计

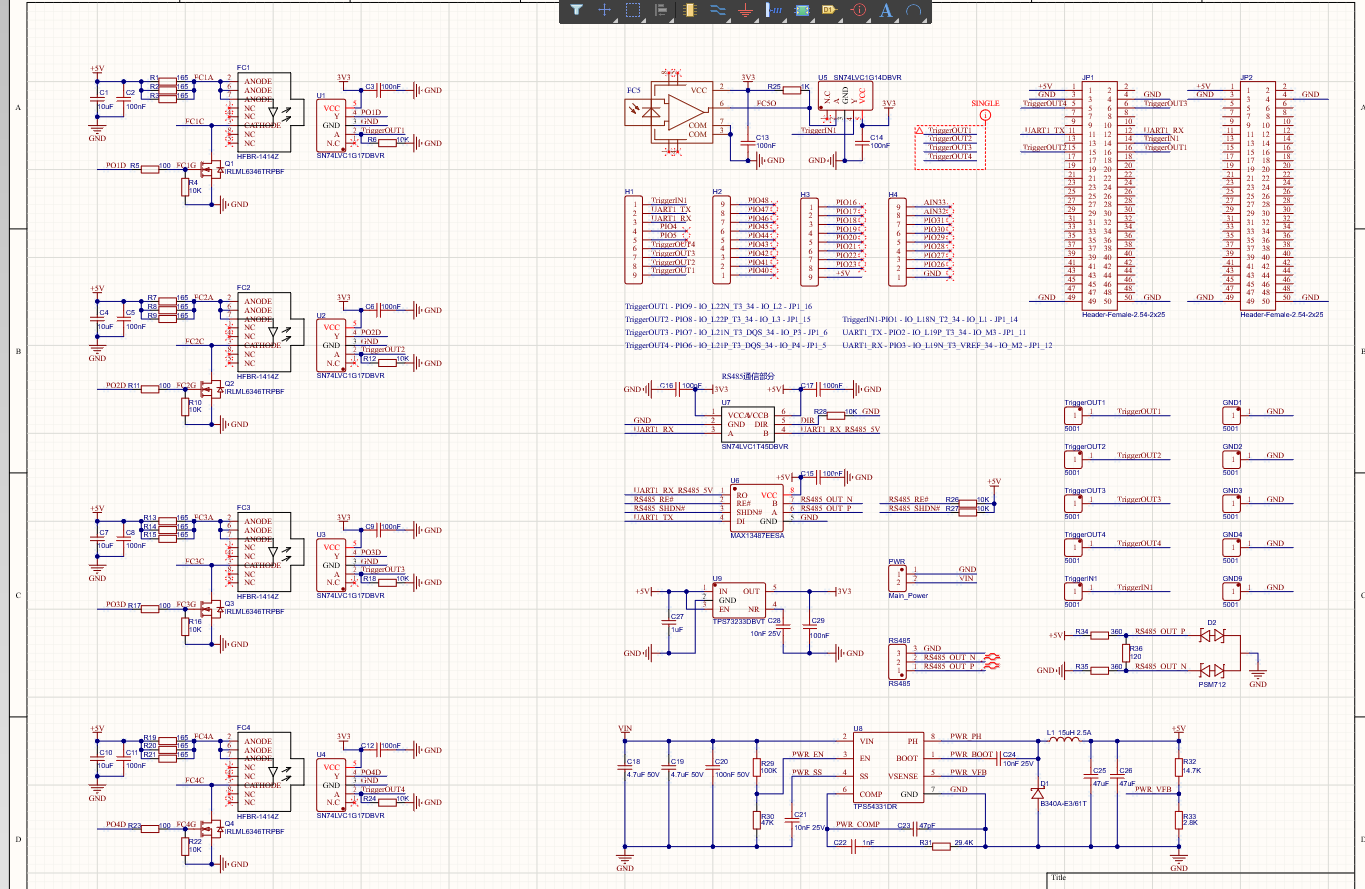

原理图
快触发板
生成微秒级延时的触发信号，用于控制4个氢闸流管的导通时序
接收来自中央控制器的指令，根据指令配置氢闸流管的触发信号之间的延迟
接收中央控制器发出的光形式多的触发信号
向中央控制器发送消息，报告运行状态
系统模块功能解析
光纤收发模块
用于光信号和电信号的转换，主控发出的信号是电信号，如果直接用线传输，信号会受到干扰。光纤传输的电信号，衰减小，抗干扰强。
发送部分讲触发信号由电转光信号，发送至区电源触发板
接收部分则接收中央处理器发送的光信号转换为电信号
SN74LVC1G17DBVR：施密特反相器（斯密特触发器的变体）

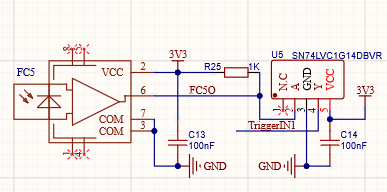

两个不同的阈值电压，上升阈值（Vth+）和下降阈值（Vth-）。 输出反相：当输入信号上升超过上升阈值时，输出变为低电平；当输入信号下降低于下降阈值时，输出变为高电平。 光纤接收器，受光为低，无光为高，所以加反相器

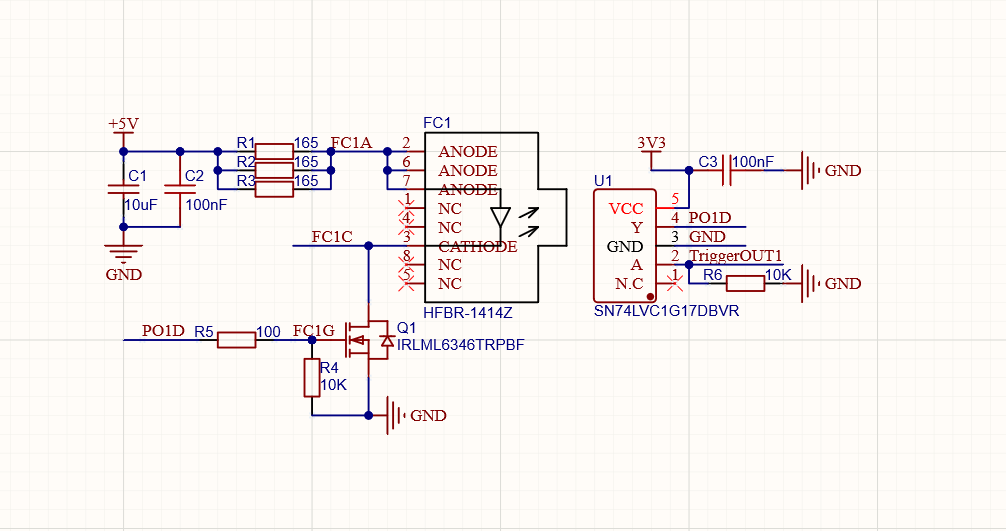

IRLML6346TRPBF：N-MOSFET
提高io口驱动能力，使hfbr-1414z内部流过更大电流，发出更强的光防止光信号衰减导致的信号丢失
通信模块

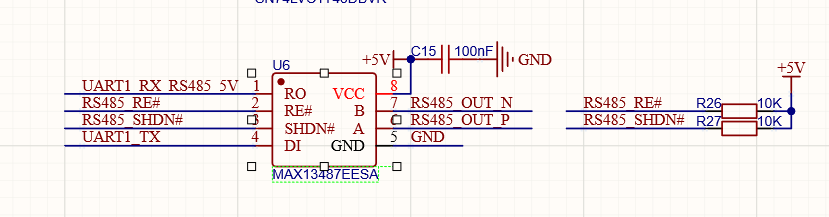

将RS485电平转换为TTL电平，由于TTL电平抗干扰能力弱，所以将TTL电平转换成RS485差分电平

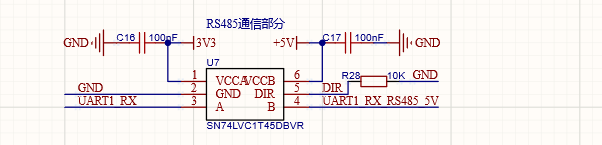

SN74LVC1T45DBVR:电平转换器
收发器

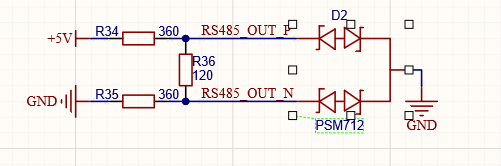

PSM712:静电和浪涌保护
电源接口(220v转12v)
RS485串口通讯
电源部分

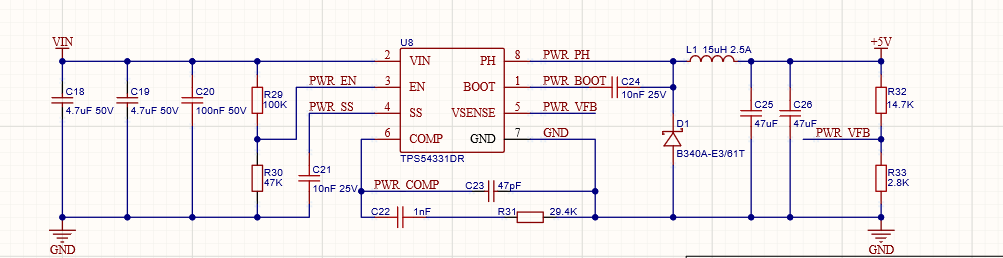

TPS54331DR：降压型DC-DC电源芯片 作用：用作系统供电。frc控制器电源电压为12v，板上电压最高5v，需要一个降压电路用于电压转换
